Aloitetaan uusi koppaprojekti.

Tällä kertaa aiheena Ikea Kallaxin sopiva open layout ilmajäähy kotelo 3D printatuista osista ja alumiiniputkesta.





Design

Spoileri: Design phase

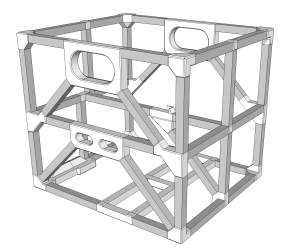

Neliöputki: 15x15x1,5 mm
Kulmaraudat 15x15 ja 10x10 mm

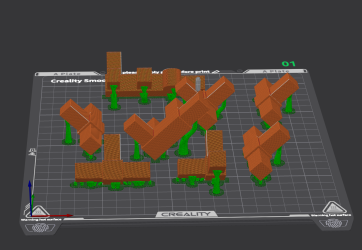

Kiinnikkeet: 3D tulostetut, Creality K1C (protopalat PLA ja lopulliset ABS)

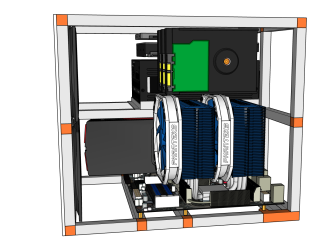

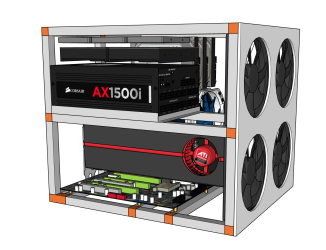

Mallinnus: Sketchup

Mitoitukset/speksit
1) Poweri 1600W mahtuu
2) GPU: enintään 335 mm pitkä mahtuu
3) Mobo: ATX,mATX, ITX kaikki sopii
4) Tuulettimet 4x140 mm push mahtuu
5) 3.5" HDD (5 kpl) mahtuu
6) 2.5" HDD (3 kpl) mahtuu

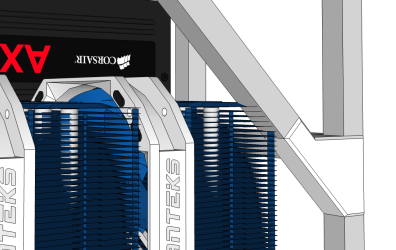

7) CPU FAN Phanteks PH-TC14PE CPU Cooler mahtuu

Todo lista:

Spoileri: Todo lista

Suunnittelu

• Alustava mitoitus
• Kovalevyjen kiinnitykset runkoon
• Etulevyn viimeistely
• Päätä kiinnikkeiden varmistus putkeen (ruuvi/liima/muu tapa)

Prototyyppi

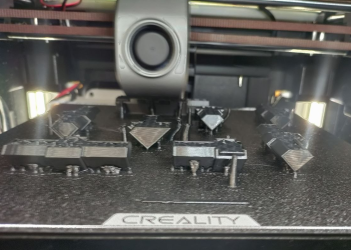

• Kiinnikkeiden tulostus protoa varten (työnalla, valmiina 45%)
• Hommaa neliöputket
• Hommaa emolevyn kiinnikkeitä
• Sahaa pohjakerroksen putket
• Testaa että runko on jämäkkä ja emolevy kiinnittyy
• Testaa että mahtuu hyllyyn
• Tulosta kopan välihyllyn (powerin) kiinnikkeet ja lisää kulmaraudat. Testaa mahtuuko kaikki osat
• Sahaa loput putket ja tulosta loput kiinnikkeet
• Testaa että mahtuu hyllyyn

Final versio

• Tulosta ABS kiinnikkeet
• Hommaa testikoneen osat
• Kasaa kone
• Testaa koneen toiminta ja kotelon jämäkkyys
• Myy kotelo

Tilanne 2.5.2026
Suunnittelu ja kiinnikkeiden tulostus käynnissä.


Seuraava tilannepäivitys noin 6.5.2026.
